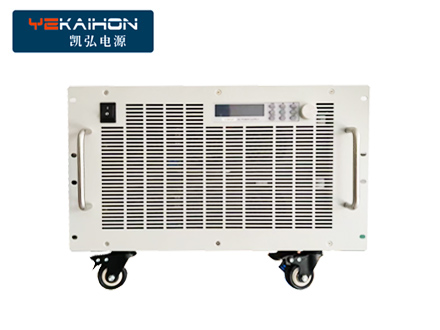

Alimentation CC haute tension 1000V 60A 60KW Paramètres de base : entrée AC 380 V ± 10 %, fréquence 45 Hz-65 Hz, sortie 1 000 V 60 A, puissance totale 60 kW ; Contrôle du programme RS485, tension et courant réglables.
Alimentation CC haute tension 1000V 60A 60KW
Paramètres de base : entrée AC 380 V ± 10 %, fréquence 45 Hz-65 Hz, sortie 1 000 V 60 A, puissance totale 60 kW ; Contrôle du programme RS485, tension et courant réglables.
| Environnement de travail |
Humidité relative |
≤95% HR, pas de condensation |
| altitude |
Pour les altitudes de 2 000 m et plus, un déclassement doit être envisagé |
|
| méthode de refroidissement |
refroidissement à air forcé |
|
| Température de fonctionnement |
-25℃~+55℃, déclassement pour une utilisation au-dessus de +55℃ |
|
| entrée de communication |
Plage de tension d'entrée |
260 VCA ~ 530 VCA, 3L+PE |
| Gamme de fréquence |
45 Hz ~ 65 Hz |
|
| Facteur de puissance |
≥0,99 |
|
| Efficacité |
>95% |
|
| THD |
≤ 5% |
|
| Sortie CC |
puissance de sortie |
60 kW |
| plage de tension |
50 Vdc~1 000 Vdc, avec un pas de réglage de tension de 0,1 Vdc |
|
| Limitation du courant de sortie |
0,6 ~ 60 A réglable en continu |
|
| partage actuel |
Degré de déséquilibre <±5 % |
|
| précision de régulation de tension |
<±0,5% |
|
| précision de la stabilité actuelle |
≤±1% |
|
| moniteur |
méthode de communication |
Bus CAN (RS485 ou 232) |
| Alarme et protection |
Protection contre les surtensions/sous-tensions |
Protection d'arrêt automatique, reprend automatiquement le fonctionnement après une entrée normale |
| Protection contre les surtensions de sortie |
L'appareil s'éteint et se verrouille automatiquement, nécessitant une remise sous tension pour reprendre le fonctionnement |
|
| Protection contre les surintensités et les courts-circuits |
L'appareil s'éteint et se verrouille automatiquement, nécessitant une remise sous tension pour reprendre le fonctionnement |
|
| protection contre la surchauffe |
Protection d'arrêt automatique, reprise automatique du fonctionnement une fois la température revenue à la normale |
|
| Stabilité du produit |
Temps moyen entre pannes (MTBF) |
plus de 500 000 heures |
| Dimensions hors tout |
taille |
Hauteur : 264 mm * Largeur : 430 mm * Longueur : 560 mm |
Alimentation CC haute tension 1000V 60A 60KW
Mode d'emploi
Ce type d'alimentation électrique professionnelle a généralement une intégration et une intelligence élevées, et le processus de fonctionnement est généralement le suivant :
Travaux de préparation : câblage et inspection
●Câblage d'entrée : connectez l'alimentation au réseau électrique industriel correspondant (tel qu'une alimentation triphasée AC 380 V ± 10 %).
●Câblage de sortie : utilisez un câble dédié capable de transporter un courant de 60 A ou plus pour connecter de manière fiable la borne de sortie d'alimentation au dispositif de charge. Assurez-vous que les connexions positives et négatives sont correctes et sécurisées pour éviter la surchauffe causée par un mauvais contact.
●Mise à la terre : la borne de mise à la terre de protection de l'alimentation doit être bien mise à la terre pour garantir la sécurité de fonctionnement.
Mise sous tension et paramétrage : deux méthodes principales
●Fonctionnement local : définissez la tension de sortie souhaitée (0-1 000 V) et le courant de sortie (0-60 A) directement via l'écran tactile, les boutons et les boutons du panneau d'alimentation. Vous pouvez choisir entre le mode tension constante (CV) ou courant constant (CC), et l'alimentation commutera automatiquement pour maintenir la valeur définie.
●Fonctionnement à distance/programmable : via les interfaces de communication sur le fond de panier d'alimentation (telles que RS485, RS232, Ethernet, etc.) CAN）， Connectez-vous à un ordinateur ou à un automate (contrôleur logique programmable). Dans le logiciel informatique supérieur, vous pouvez :
Utilisez des commandes standard telles que SCPI et ModBus pour une programmation complexe. Personnalisez les formes d'onde de tension/courant de sortie (telles que les ondes échelonnées, les ondes de pouls) pour simuler des conditions de travail réelles. Intégration transparente avec les systèmes de test automatisés.
Démarrer la sortie et la surveillance
●Après avoir confirmé que tous les réglages des paramètres sont corrects, appuyez sur le bouton « Sortie » ou « Exécuter » pour démarrer l'alimentation.
● Surveillance en temps réel de la tension, du courant, de la puissance et d'autres données via des écrans d'affichage ou un logiciel informatique supérieur. De nombreuses alimentations prennent en charge la fonction d’enregistrement des données, ce qui facilite une analyse ultérieure.
Arrêt sécurisé
●Une fois le test ou la production terminé, arrêtez d'abord la sortie, puis éteignez l'interrupteur d'alimentation.
●Suivez strictement le principe de couper d'abord l'alimentation, puis de débrancher les fils plus tard, et de ne pas fonctionner à l'électricité.
Principaux avantages et précautions
●Efficace et stable : en adoptant des technologies avancées telles que l'IGBT, l'efficacité à pleine charge peut atteindre plus de 95 % et peut fonctionner de manière stable pendant une longue période. Haute précision de la tension/courant de sortie (tension stable < ± 0,5 %, courant stable ≤ ± 1 %).
Fonctions ●Rich : équipé de multiples protections telles que les surtensions, les surintensités, les surchauffes et les courts-circuits ; Prend en charge l'expansion parallèle de plusieurs appareils pour obtenir un courant plus élevé ; Certains modèles haut de gamme ont des fonctions bidirectionnelles, qui peuvent renvoyer l'énergie électrique au réseau, économisant ainsi de l'énergie et réduisant la consommation.
●Remarques :
Fonctionnement professionnel : Il doit être utilisé par des professionnels formés.
Exigences environnementales : faites attention aux exigences de température, d'humidité et d'altitude de travail de l'équipement pour assurer une bonne ventilation et une bonne dissipation de la chaleur.
Correspondance de l'équipement : assurez-vous que la tension, le courant et la puissance de l'équipement de charge se situent dans la plage d'alimentation et réservez une certaine marge.
